一、产品概述

    将处于现场危险区域的各种设备的直流信号源，经过安全栅隔离、干扰抑制等处理后。向安全侧的控制系统或其它仪表输出标准的直流信号。

二、功能特点

1、采用独立的直流电源供电，供电电源 - 输入 - 输出之间隔离。

2、标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。

三、技术指标

1、供电电源：

   供电电压范围：20-30VDC

   额定供电电压：24VDC

   电流消耗 (24VDC供电时 )：<25mA(1进1出）；<40mA(1进2出 )；<50mA(2进2出）

2、从危险区输入：

   输入电流：4-20mA；0-20mA；0-10mA；其它指定电流

   输入电压：1-5V；0-5V；0-10V；其它指定电压

   输入阻抗：电流输入时24Ω； 电压输入时≥500KΩ

3、向安全区输出：

   输出电流：4-20mA；0-20mA；0-10mA；其它指定电流

   输出电压：1-5V；0-5V；0-10V；其它指定电压

   负载电阻：4-20mA输出时 ,≤350Ω( 出厂默认 )；1-5V输出时 ,≥100KΩ

4、综合通用参数：

   标准精度：±0.1%

   温度漂移：±0.015% / ℃

   响应时间：<10ms

   隔离能力：输入 - 输出 - 电源之间 2.5KV,1min ,50Hz

   绝缘电阻：输入 - 输出 - 电源之间 ≥ 100MΩ / 500VDC

   机壳材质：PC(聚碳酸脂) 材料

   外形尺寸：16×116×110(mm)

   工作环境温度： -20～＋ 60℃

   适用于连接的现场设备及所处危险区域：各种直流信号源设备。0区、1区、2区；IIA、IIB、IIC危险区。

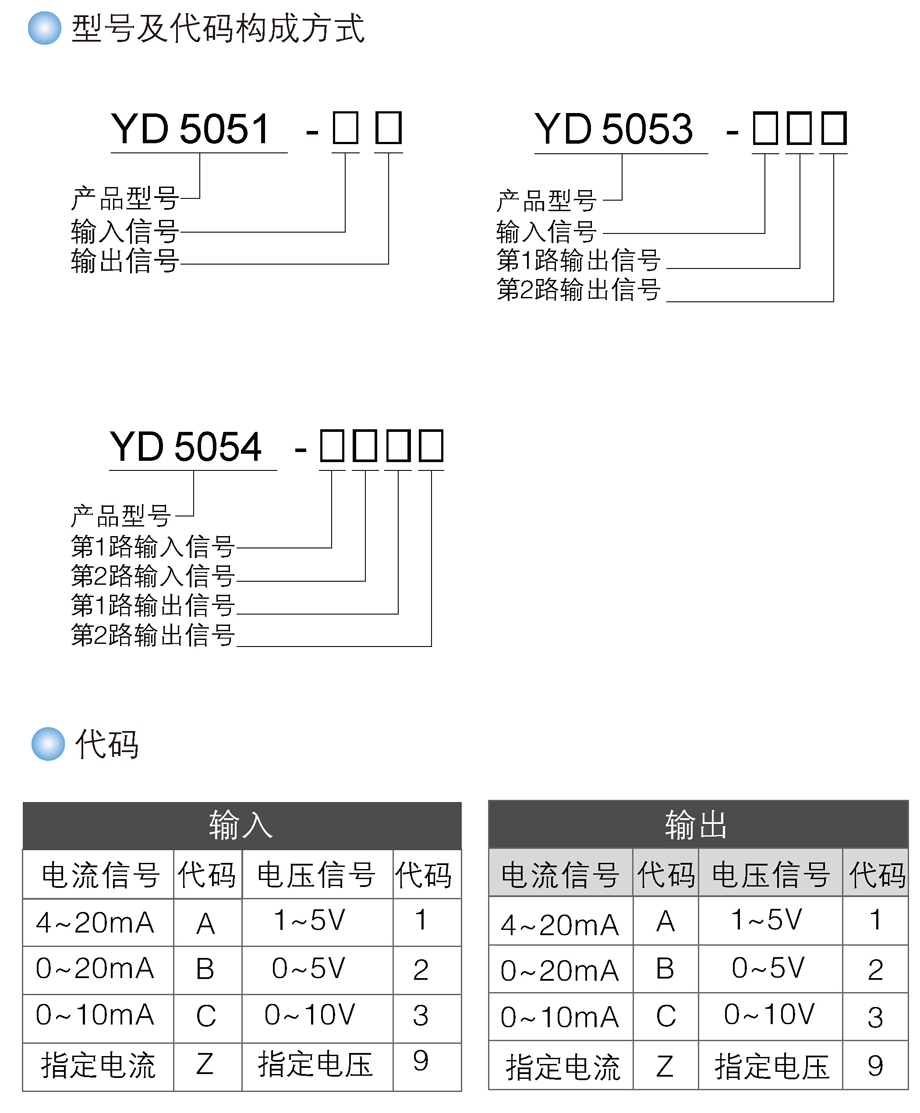

四、选型及规格
