| 概述 |
| NHR-6660系列“傻瓜式”液晶流量积算仪接收来自流量传感器信号（差压、脉冲等）、温度、压力传感器的补偿信号实现对气体、热水和蒸汽流量进行过程监测，总量累积及定量控制。仪表提供全中文简化设置菜单，包含有多种常用流量传感器、介质、可根据流量计算书轻松对号入座，真正实现“傻瓜式”操作，告别繁琐菜单。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。 ★输入直流电流、热电阻、频率信号；测量精度为0.2％FS，累积量测量范围为0～2000000000.0 ★内置多种流量积算公式，可配涡街、孔板、线性、容积流量计使用 ★具有累积流量年、月、日报表功能；停电\上电记录功能、总掉电时间和总掉电次数记录功能，防止用户停电窃汽。 ★具有断电保护功能，FLASH存储器保存设置参数，断电后数据永久保存。采用硬件时钟，掉电后也能准确运行。 ★可对测量介质进行定量控制，带手/自动启动、停止、清零功能。 ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 ★带DC24V馈电输出，为现场变送器配电。 |
 仪表面板 |
 |  |  | ||
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) |

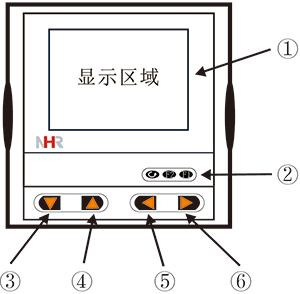

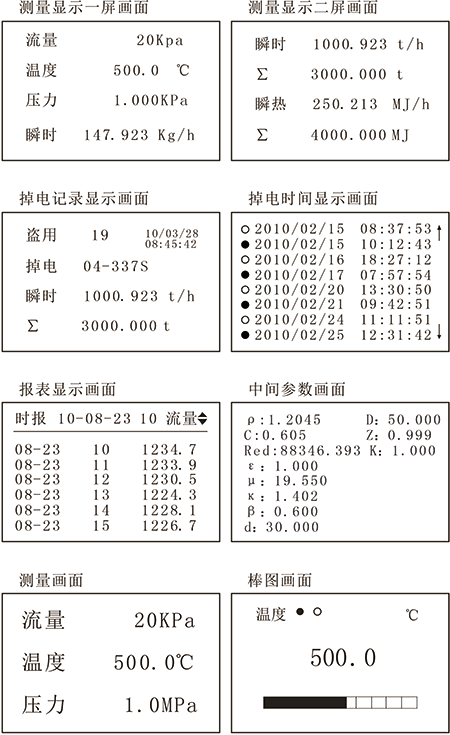

 | ①显示面板 ②确认键 显示通道切换键 时标切换键 ③光标下移键 ④光标上移键 ⑤光标左移键 ⑥光标右移键 |
接线图

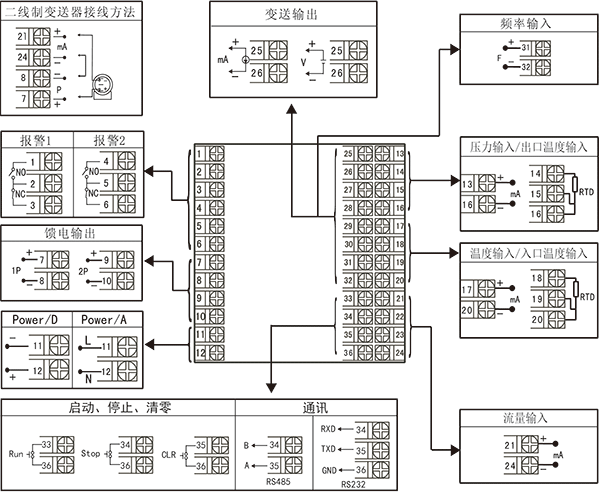

仪表接线图
注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
注2：横竖式仪表后盖接线端子的方向不一样，见示意图1。
仪表选型
| ①类型 | ②规格尺寸 | ||
| 代码 | 类型说明 | 代码 | 宽*高*深 |
| 1 2 3 | 无补偿流量积算仪 温压补偿流量积算仪 热(冷)量积算仪 | A B C | 160*80*110 mm (横式) 80*160*110 mm (竖式) 96*96*110 mm (方式) |
| ③报警输出 | ④供电电源 | ||
| 代码 | 报警限数 (继电器接点输出) | 代码 | 电压范围 |
| 2 | 2限报警 | A D | AC/DC 100～240V (50/60Hz) DC 12～36V |
| ⑤变送输出 | ⑥通讯输出/外部事件输入 | ||
| 代码 | 输出通道 | 代码 | 通讯接口 (通讯协议) |
| 1 | 1路变送输出 | X D1 D2 Y | 无输出 RS485通讯接口 (Modbus RTU) RS232通讯接口 (Modbus RTU) 启动、停止、清零 |
| ⑦馈电输出 | ⑧装置类型 | ||
| 代码 | 馈电输出（输出电压） | 代码 | 装置类型 |
| 1P 2P | 1路馈电输出 2路馈电输出 如“2P（12/24）”表示第一路12V， 第二路24V馈电输出 | 01 02 03 04 | 孔板流量计 涡街流量计 容积流量计 线性流量计 |
| ⑨测量介质 | |||
| 代码 | 介质类型 | ||
| 01 02 03 04 05 | 饱和蒸汽温度补偿 饱和蒸汽压力补偿 蒸汽 热水 气体 | ||
仪表型号举例：
NHR-6662-A-2-A-1-X-2P-01-03(流量、压力输入信号4～20mA，温度输入信号Pt100，4～20mA输出)
含义：温压补偿流量积算记录仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，无通讯输出，2路馈电输出，装置类型为孔板流量计，测量介质为蒸汽。
★：输入信号类型（订货时请在选型后备注信号类型）
| 信号类型 | 4～20mA | 0～10mA | 0～20mA | Pt100 | PI |
| 量程范围 | -9999.9～999999 | -9999.9～999999 | -9999.9～999999 | -199.9～650.0℃ | 1～10KHz |
★：模拟量输出信号类型（订货时请在选型后备注信号类型）
| 信号类型 | 4～20 mA | 1～5V | 0～10mA | 0～5V | 0～20mA | 0～10V(特殊定制) |
| 负载电阻RL | RL≤480Ω | RL≥250KΩ | RL≤960Ω | RL≥250KΩ | RL≤480Ω | RL≥4KΩ |
