概述

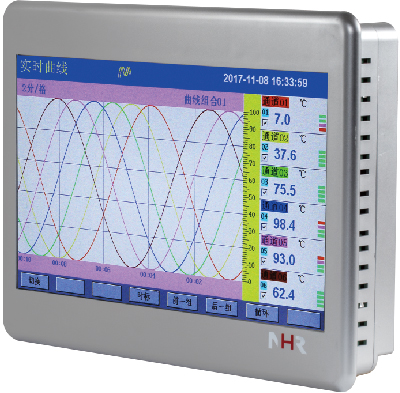

NHR-T910系列超薄大屏无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。10路万能信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带4路报警输出，1个馈电输出，RS485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。
功能特点
★采用9英寸进口800*480点阵TFT高亮度彩色图形液晶显示，LED背光，画面清晰、宽视角。
★采用四线电阻触摸屏，触摸效果极佳。
★采用高性能ARM微处理器为核心，产品具有功耗低、响应快、功能强、性价比高等特点。
★输入--输出--电源之间隔离设计，对输入、输出、电源采取可靠保护和强抗干扰设计。
★产品开孔尺寸231*170*35mm，35mm的插入深度大大节约了控制柜安装空间。
★支持USB数据转存和SD卡内存扩展，与数据管理软件配套使用实现历史数据的查阅与分析。
★内置大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；曲线显示自由组合，自定义曲线颜色，丰富的棒图显示，仪表自带汉字字库，支持汉字拼音输入、汉字位号、单位自定义输入，可任意切换中、英文操作界面，简单方便。
★支持标准MODBUS RTU协议RS485通讯接口，支持MODBUS TCP/IP协议的以太网RJ45接口。
主要技术指标
1.输入信号：*多10通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2.信号类型：
标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
线性电阻信号：0～400Ω；
3.精度：±0.2％FS。
4.显示刷新周期：1秒。
5.存储容量：内部Flash存储器容量64M Byte。
6.记录时间：10通道，64M Byte容量。（不断电连续记录）
| 记录间隔 | 1秒 | 2秒 | 4秒 | 6秒 | 15秒 | 30秒 | 1分 | 2分 | 4分 |
| 记录长度 | 24天 | 48天 | 97天 | 145天 | 364天 | 728天 | 1456天 | 2912天 | 5825天 |
计算公式：记录时间（天）=
（备注：通道数的计算：程序将通道数划分为4、8、16三档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。）
7.报警输出：*多4路报警继电器常开触点输出，触点容量1A／250VAC、1A／24VDC（阻性负载）。
8.馈电输出：变送器馈电电源，额定电压24VDC±10%，*大电流100mA。
9.通讯接口：隔离RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
10.供电：电压范围85～264VAC；频率：50/60Hz；*大功耗：10W。
11.工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。。
显示画面
 |  |

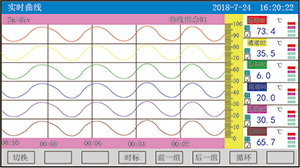

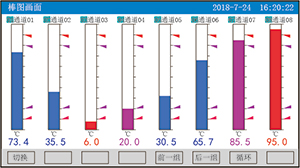

| 实时曲线：可自由组合显示曲线和曲线颜色 | 棒图画面：以棒图的形式显示测量值，同时还可显示通道位号、工程单位及报警状态等信息 |
 |  |

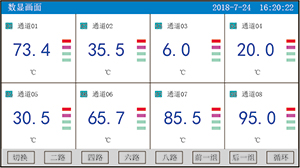

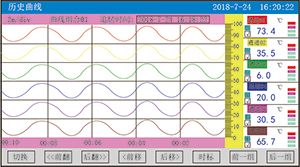

| 数显画面：显示实时测量值，同时还可显示通道位号、工程单位及报警状态等信息 | 历史画面：可向前或向后查看保存在内存中的历史数据 |
 |  |

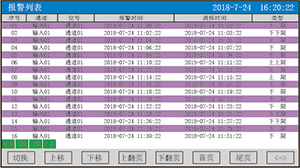

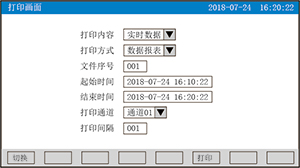

| 报警列表：显示*近的通道报警时间、消报时间及报警状态等信息 | 打印画面：可打印实时数据和历史数据，通过设定起始时间和结束时间来打印历史曲线和数据 |
 |  |

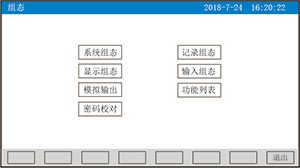

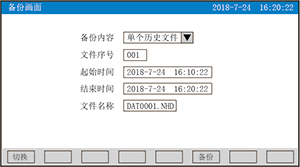

| 备份画面：可通过设定起始时间和结束时间来备份这段时间的数据 | 组态画面：用来查看和修改各组态的参数 |
仪表选型
NHR-T91□-□-□-□-□
① ② ③ ④ ⑤
| ①输入通道数（备注） | ②报警输出通道数（备注） | ||
| 代码 | 输入通道 | 代码 | 报警通道 |
| 1 2 3 4 5 6 7 8 9 10 | 1路输入 2路输入 3路输入 4路输入 5路输入 6路输入 7路输入 8路输入 9路输入 10路输入 | X 01 02 03 04 | 无输出 1限报警 2限报警 3限报警 4限报警 |
| ③馈电输出 | ④供电电源 | ||
| 代码 | 馈电输出 | 代码 | 电压范围 |
| X P | 无输出 DC24V | A | AC85～264V (50/60Hz) |
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 通讯输出 | 打印功能 | ||
| 代码 | 通讯输出类型 | 代码 | 打印接口 |
| D1 | RS485通讯 | D3 | RS232C打印 |
| USB转存功能 | SD卡扩展功能 | ||
| 代码 | USB转存 | 代码 | SD卡扩展 |
| U | USB转存（U盘） | SD | SD卡扩展（SD卡） |
| 以太网通讯功能 | |||
| 代码 | 以太网通讯 | ||
| E | 以太网通讯 | ||

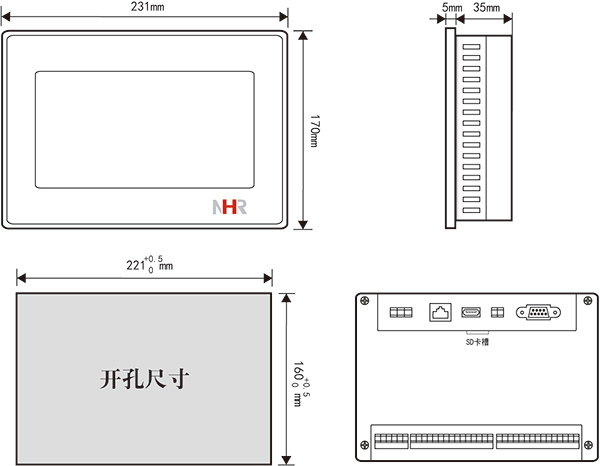

仪表外形尺寸及开孔尺寸

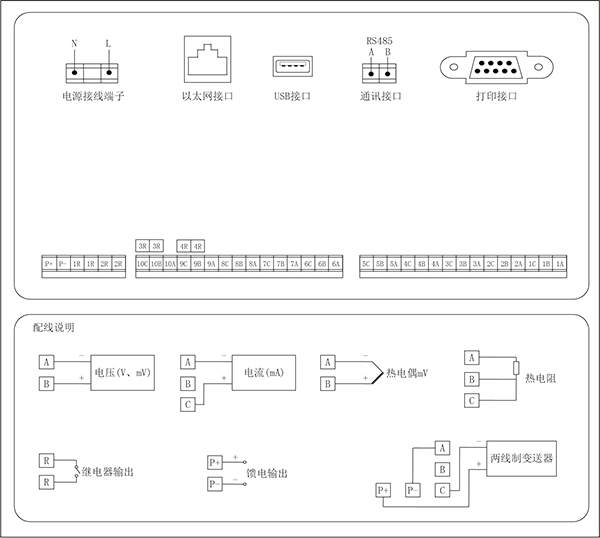

仪表接线
