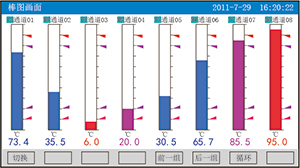

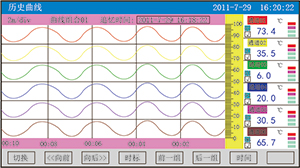

NHR-8300系列8路彩色调节无纸记录仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找*优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际先进水平。24路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）其中可带8路控制输入。可带8路控制输出或12路变送输出或18限报警输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。

★7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。

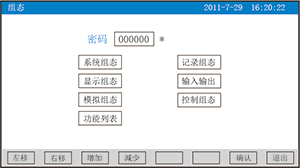

★中英文操作画面可任意切换，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。

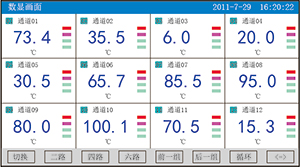

★采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择

★全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。

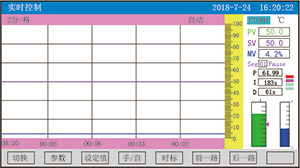

★带外给定或阀位控制功能，可配合各种执行器对电加热设备和电磁、电动阀进行PID调节控制、报警控制和数据采集。

★实现主、辅回路的串级控制，改善了调节对象动态特性。根据主回路中测量值与给定值的偏差输出信号作为辅助回路给定值，辅助回路测量信号根据给定值之间偏差大小控制执行机构。

★全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。

★软件功能强大，设置方式灵活多样，可实现定值、曲线（35段曲线）、双冲量串级控制。

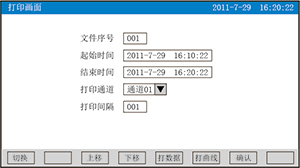

★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。

★标准串行通讯接口，支持ModBus-RTU通讯协议。

★10M  Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。

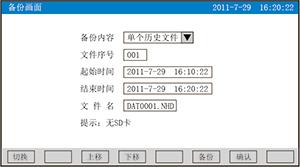

★配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，*大可支持32G容量。

★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，*大可支持32G容量。

★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可永久保存。

★采用德国菲尼克斯拔插式间距为3.5的接线端子，方便电气连接。

★全铝密封外壳，保证仪表在恶劣环境中正常工作。

1.输入信号：*多24通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。

2.万能输入信号类型：

   标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；

   标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；

   毫伏信号：0～20mV、0～100mV、±20mV、±100mV；

   热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；

   热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；

   线性电阻信号：0～400Ω；

3.精度：±0.2％FS。

4.显示刷新周期：1秒。

5.存储容量：内部Flash存储器容量64M Byte。

6.记录时间：12通道，64M Byte容量。（不断电连续记录）

计算公式：记录时间（天）=（备注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数，一路控制按两路通道数计算。)

7.模拟量控制输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V(负载电阻≥250KΩ)、0~5V(负载电阻≥250KΩ)、0~10V(负载电阻≥10KΩ)。

8.报警输出：*多18限报警继电器常开触点输出，触点容量1A／250VAC、1A／24VDC（阻性负载）。

9.馈电：变送器馈电电源，额定电压24VDC±10%，*大电流250mA。

10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、38400、57600bps可选。

11.供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；*大功耗：20W。

12.工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。

NHR-83 □-□/□/□-□-□-□-□

       ①    ②    ③ ④ ⑤ ⑥
