概述
NHR-WS20系列一体化温湿度变送器电路采用进口微处理器芯片、进口高精度温湿度传感器，确保温湿度变送器优异的可靠性。它具有精度高、稳定性强、响应速度快等特点，可同时对被测环境的温度、湿度进行测量和控制。适用于通讯机房、办公室、医院、档案馆、博物馆、宾馆、楼宇自控等场所的温湿度测量。
★探头*大工作温度-40～120℃。
★采用隔离变送输出，干扰度更小。
★具有上下限报警功能。
★支持RS485或RS232通讯接口，采用标准MODBUS RTU通讯协议。
★采用壁挂高防护等级外壳。
主要技术参数
1、测量范围：温度：-40～120℃
湿度：0～100%RH
露点：-50～100℃
2、输入信号：探头信号：SHT21探头
3、输出信号：变送输出：0～20mA，4～20mA（负载电阻≤500Ω）；0～5V、1～5V（负载电阻≥250KΩ）
报警输出：继电器输出，触点容量：AC220V/2A(阻性负载)
通讯输出：RS485、RS232通讯接口，标准MODBUS RTU通讯协议
4、特 性：准确度：温度：±0.5℃（25℃）
湿度：±3%RH（5～95%RH，25℃）
长期稳定性：温度：≤0.1℃/y
湿度：≤1%RH/y
传感器特性：重复性≤0.1℃，≤0.5%RH；年漂移≤0.1℃，≤1%RH
响应时间：≤15s（1m/s风速）
防护等级：IP65
环境温度：-10℃～50℃
相对湿度：25%～85% RH，避免强腐蚀气体
供电电源： DC 24V（±10%）

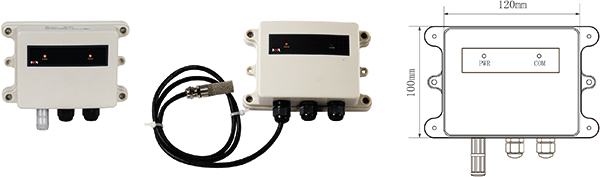

仪表外形尺寸
外形尺寸：宽*高*深：120×100×52.4mm

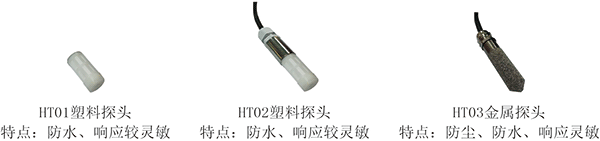

配套探头：
仪表接线
仪表选型
| ①测量类型 | ②变送输出 | ||
| 代码 | 测量类型 | 代码 | 输出通道 |
| 1 2 | 温度、湿度测量 温度、湿度、露点测量 | 1 2 | 温度、湿度变送输出 温度、湿度、露点变送输出 |
| ③报警输出(继电器接点输出) | ④通讯输出 | ||
| 代码 | 报警限数 | 代码 | 通讯输出 |
| X 1 2 | 无输出 1限报警 2限报警 | X D1 D2 | 无输出 RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU) |
| ⑤探头规格 | |||
| 代码 | 探头规格 | ||
| G1 G2 G3 G4 G5 G6 G7 | 一体壁挂式HT01探头 带1m电缆的HT02探头 带2m电缆的HT02探头 带5m电缆的HT02探头 带1m电缆的HT03金属探头 带2m电缆的HT03金属探头 带5m电缆的HT03金属探头 | ||
备注：测量类型与变送输出一一对应，例如：测量类型为温度、湿度测量，变送输出只能选择温度、湿度变送输出。
型号举例
例1：NHR-WS21-1-2-D1-G1
例2：NHR-WS22-2-2-D2-G7
