NHR-M38系列智能高速隔离器性能选型介绍

点击次数：644次     发布时间：2020/1/30 14:12:35

 NHR-M38系列智能高速隔离器性能选型介绍
智能高速隔离器概述
    智能高速隔离器将工业现场的直流电压、电流或远传电阻信号转换成所需信号，经隔离传输到控制室，有效提高工业生产过程自动控制系统的抗干扰能力。

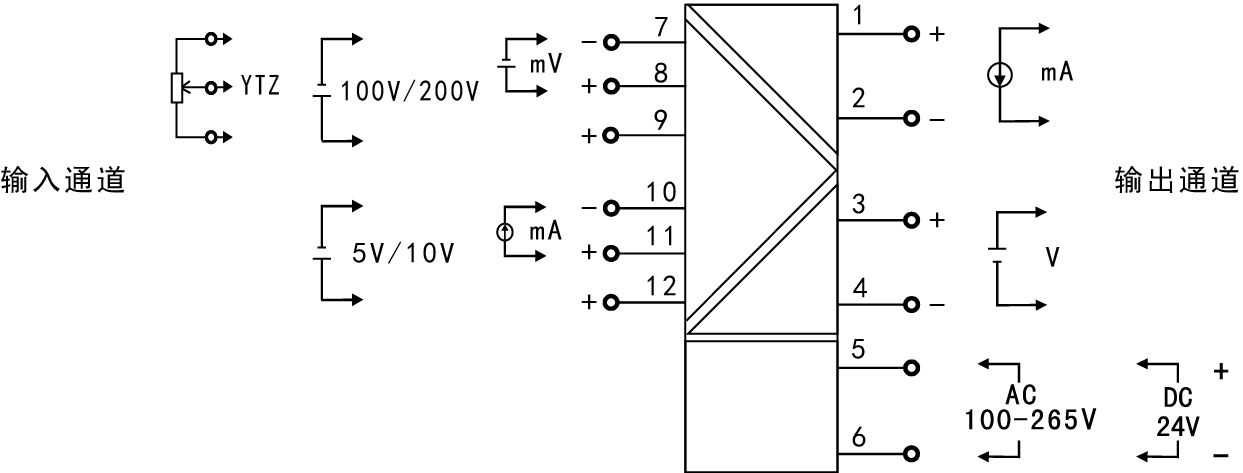

1415954936304105.gif 智能高速隔离器接线图

1415954936304105.gif 智能高速隔离器结构外型图

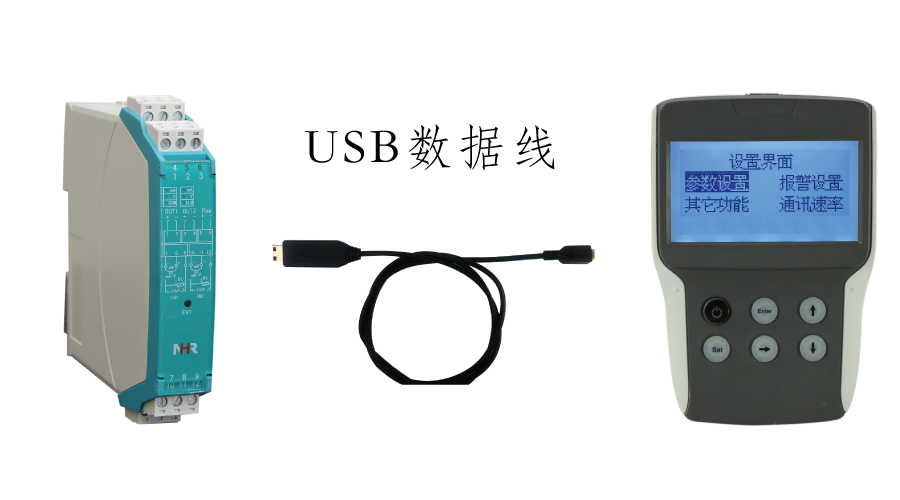

1415954936304105.gif 智能高速隔离器连接示意图

通过USB数据线将仪表与PCA编程器进行连接，可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 智能高速隔离器技术参数
输入
输入信号 直流电压、电流、远传电阻(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗 电流阻抗≤100Ω，电压阻抗≥250KΩ
输出
输出信号 模拟量输出
输出负载 电流型RL≤550Ω，电压型RL≥6KΩ(需要更高负载能力时，请要订货时说明）
电源
供电电压 AC100～265V(50/60HZ) ；DC24V(±10%)
功耗 ≤2W
其它参数
绝缘电阻 ≥100MΩ（500VDC时）（输入/输出/电源之间）
绝缘强度 1500Vrms(（1min，无火花）（输入/输出/电源之间）
工作温度 -10～50℃（无凝露、无结冰）
相对湿度 25%-85%RH
保存温度 -10～60℃（无凝露、无结冰）
温度漂移 0.0075%FS/℃
安装尺寸 18.5*109*116.5mm (宽*高*深)
安装方式 35mmDIN导轨安装
传输精度(20℃ 0.1%FS
响应时间 ≤10ms
重量 约140克
电磁兼容性 符合GB/T18268工业设备应用要求（IEC 61326-1）

1415954936304105.gif 智能高速隔离器仪表选型
　 　 7 　 8   9
智能高速隔离器                                                                                              NHR-M38 - □ - □ - □
位 规格 注释 　

|
|
|
|
|
↓
□

 　 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□		   |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7 <输入>(从列表中选择代码)
代码 类型
20 0-20mV
22 0-100mV
25 0-20mA
26 0-10mA
27 4-20mA
28 0-5V
31 0-10V
36 -10-10V
37 0-75mV
38 -100-100V（不可切换）
39 -200-200V（不可切换）
40 0-100V（不可切换）
41 0-200V（不可切换）
42 0-1KΩ远传电阻（不可切换）
8 <输出类型>（从列表中选择代码） 　 　
代码 类型
0 4-20mA
1 1-5V
2 0-10mA
3 0-5V
4 0-20mA
5 0-10V
9 ＜电源＞
AC100-265V 50/60Hz
DC24V (±10%)

备注：
    1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
    2、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
    型号举例：NHR-M38-31-5-A
    智能高速隔离器，输入信号为：0～10V，输出信号为：0～10V，供电电源为AC100～265V。
