NHR-M39系列智能高压隔离器产品介绍及选型表

智能高压隔离器概述

智能高压隔离器将工业现场的直流电压信号转换成所需信号，经隔离传输到控制室，有效提高工业生产过程自动控制系统的抗干扰能力。
直流电压输入。
模拟量输出。
输入-电源、输出-电源磁隔离；输入-输出光电隔离。
传输精度（20℃）：0.1%FS。
绝缘强度：5000Vrms；1min。
输出快速响应输入，响应时间≤10ms。
模块化设计，体积小，功耗低。
全智能，数字化，可通过PCA手持式中文编程器对3种输入类型、输入输出量程等参数的设置及查看。

插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。

智能高压隔离器接线图

智能高压隔离器结构外型图

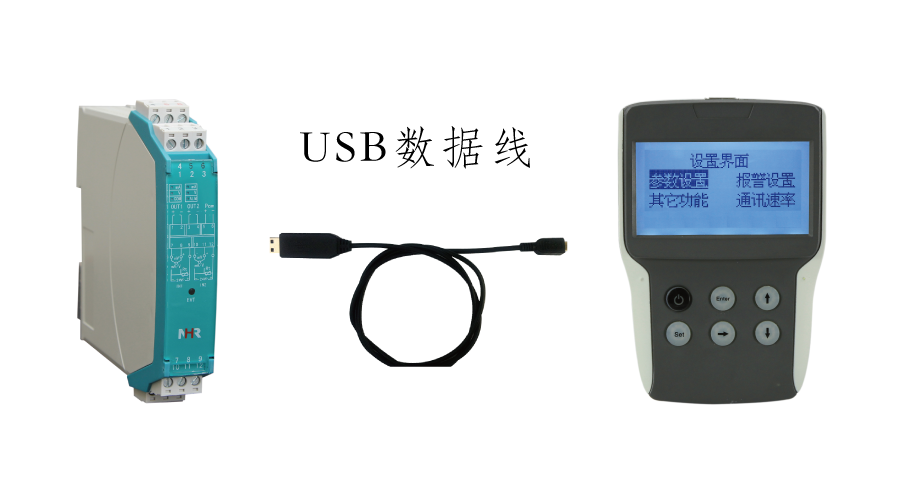

连接示意图

通过USB数据线将仪表与PCA编程器进行连接，可对仪表输入、输出等参数进行设置及查看。

智能高压隔离器技术参数

输入
输入信号	直流电压(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	电压阻抗≥250KΩ
输出
输出信号	模拟量输出
输出负载	电流型RL≤550Ω，电压型RL≥6KΩ(需要更高负载能力时，请要订货时说明）
电源
供电电压	AC100～265V(50/60HZ) ；DC24V (±10%)
功耗	≤2W
其它参数
绝缘电阻	≥100MΩ（500VDC时）（输入/输出/电源之间）
绝缘强度	5000Vrms（1min，无火花）（输入/输出/电源之间）
工作温度	-10～50℃（无凝露、无结冰）
相对湿度	25%-85%RH
保存温度	-10～60℃（无凝露、无结冰）
温度漂移	0.0075%FS/℃
安装尺寸	18.5109116.5mm (宽高深)
安装方式	35mmDIN导轨安装
传输精度(20℃	0.1%FS
响应时间	≤10ms
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

智能高压隔离器仪表选型

					7		8		9
智能高压隔离器 NHR-M39				-	□	-	□	-	□
位	规格		注释		\| \| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ A D
7	<输入>(从列表中选择代码)
	代码	类型
	20	0-20mV
	22	0-100mV
	37	-75-75mV
8	<输出类型>（从列表中选择代码）
	代码	类型
	0	4-20mA
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V
9	＜电源＞
	AC100-265V 50/60Hz
	DC24V (±10%)

备注：
1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
2、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：NHR-M39-37-5-A
智能高压隔离器，输入信号为：-75～75mV，输出信号为：0～10V，供电电源为AC100～265V。
