NHR-W31系列无源信号隔离器商品介绍及选型

无源信号隔离器概述

无源信号隔离器无需外供电源，由输入回路供电，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。
单通道、双通道
直流电流输入
直流电流/电压输出
输入/输出全隔离
传输精度（20℃）：0.15%F.S.
响应时间短，厚度薄，功耗低
插拔式端子，便于安装、维护
标准的35mmDIN导轨卡式安装

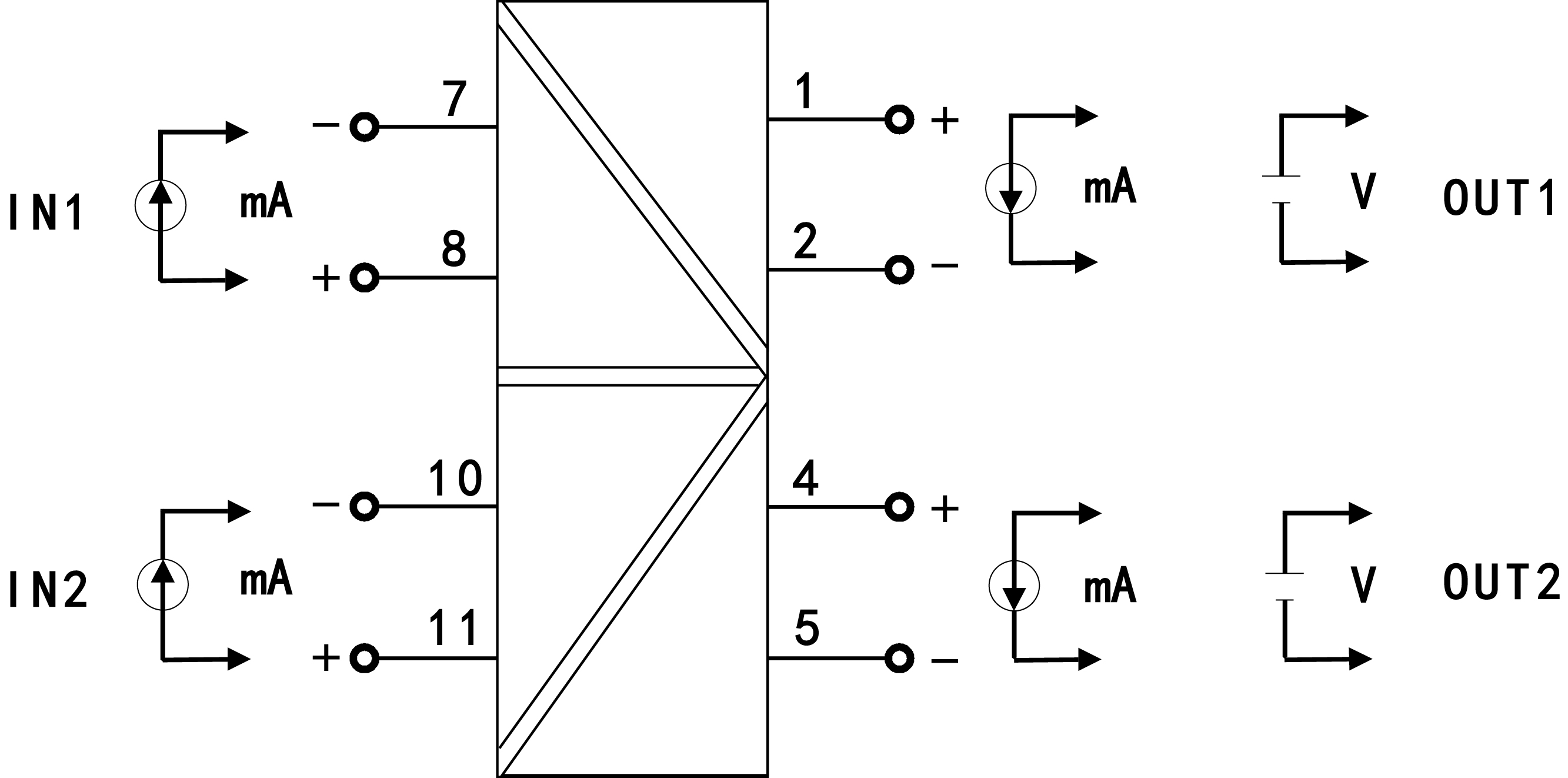

无源信号隔离器接线图

无源信号隔离器结构外型图

无源信号隔离器技术参数

输入
输入信号	0-20mA、4-20mA
电压降	2.5V（I=20mA）
响应电流	< 50uA
*大输入/过载输入	50mA /100mA
*大输入电压/过载输入电压	30V / 30V
极限电压输入	33V
输出
输出信号	0-20mA、4-20mA、0-5V、1-5V
电压降	2.5V（I=20mA）
*大输出	35mA
纹波	10mVp-p
其他参数
传输精度（20℃）	0.15%FS
附加误差	0.02%*PV /100Ω（注：PV为测量量程值）
温度系数（负载100Ω）	≤（0.02%*PV）/K/100Ω（注：PV为测量量程值）
截止频率	<30Hz
阶跃响应(10%-90%)	≤2ms
耐压测试	输入、输出：2000V AC 1min
工作温度范围	-10℃ ~ 70℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5109116.5mm（宽高深）
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	直流电流源

仪表选型

					7		8		9		10
无源信号隔离器 NHR-W31				-	□	/	□	-	□	/	□
位	规格		注释		\| \| \| ↓ □	/	\| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □	/	\| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □
7/8	<输入>
	通道I/通道II (从列表中选择代码)
	代码	类型
	25	0-20mA
	27	4-20mA
	X	通道Ⅱ无输入时选择
9/10	<输出>
	通道I/通道II (从列表中选择代码)
	代码	类型
	X	无输出
	0	4-20mA
	1	1-5V
	3	0-5V
	4	0-20mA

    备注：无源信号隔离器只能选择一进一出或二进二出；
         输入信号类型只能转换成同比例的输出信号类型
         例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V；
         电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
    型号举例：NHR-W31-27/27-0/0
    无源信号隔离器二进二出，输入信号为：4-20mA，输出信号为：4-20mA
